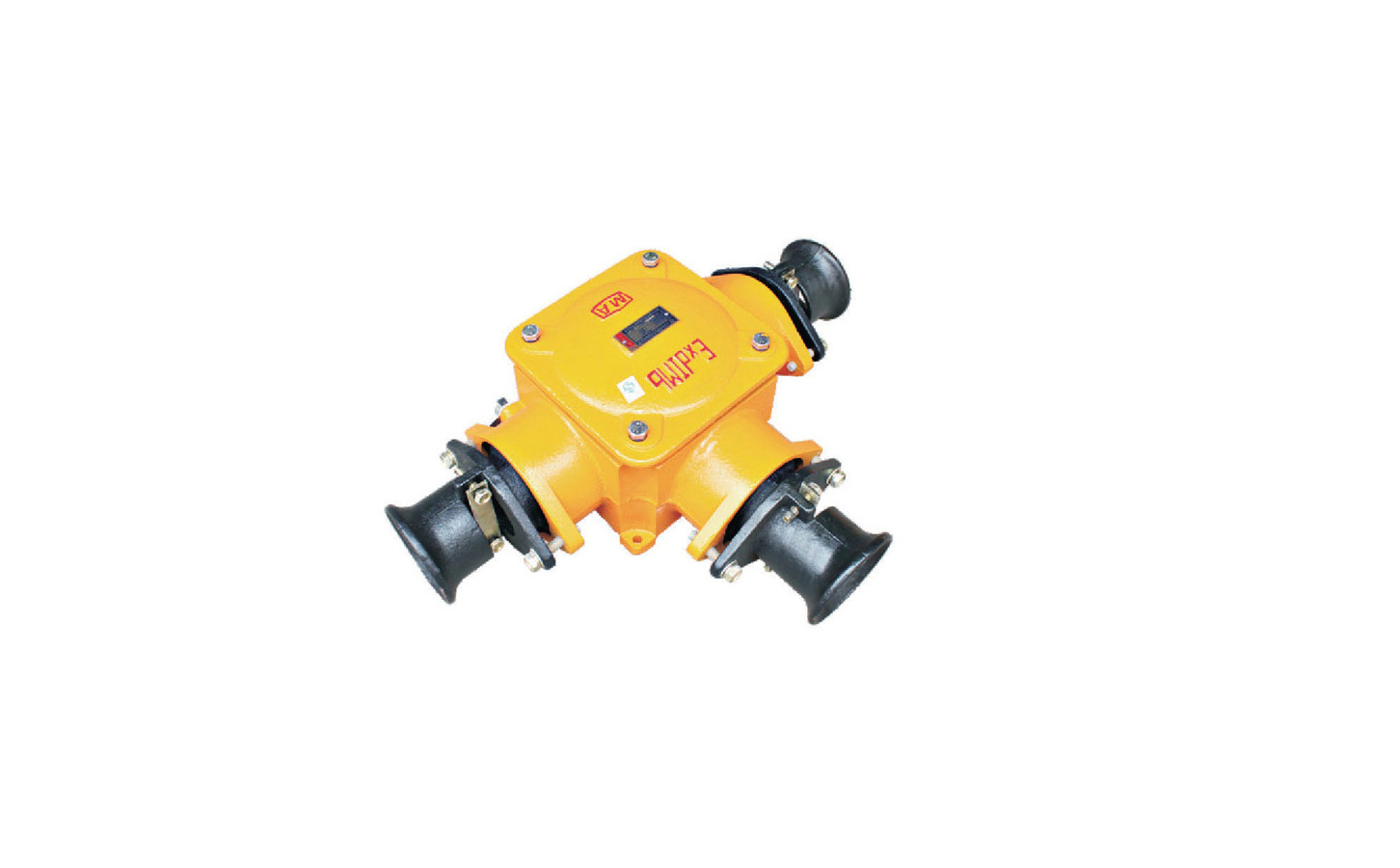

井下防爆接線盒產品簡介：

BHD2-200/1140-2T（T非綜采面使用）

BHD2-200/1140-2G（G綜采面使用）

一、井下防爆接線盒用途：

BHD2-400（200）/1140-2G礦用隔爆型接線盒（以下簡稱接線盒），適用于B性氣體（甲烷）和煤塵混合物的礦井中，供煤礦井下電壓至1140伏，電流至400（200）安培，系統額定斷開電流至12.5KA供電系統中，連接兩段礦用橡套軟電纜之用。

二.井下防爆接線盒技術數據：

型  號 額定電壓 額定電流 引入電纜類型 密封圈同心槽直徑 外型尺寸

BHD2-400 （200）/1140-3G 1140V 400（200）

橡套電纜 78 590×385×216

BHD2-200/1140-2G

BHD2-200/1140-3G

BHD2-200/1140-4G

BHD2-400/1140-2G

BHD2-400/1140-3G

BHD2-400/1140-4G

三.井下防爆接線盒結構簡介

接線盒的隔爆外殼為鋼板結構，蓋采用螺栓壓接形式，兩側為電源引線端，并設有控制線引入裝置。殼體內設有主接線端子，接線柱由壓板將電纜頭壓接。基座為低壓電瓷，并設有內外接地端子。

四. 井下防爆接線盒使 用

1、接線盒拆箱后，應檢查有無損壞現象，零件有無缺失。

2、接線盒嚴禁帶電操作，必須按《煤礦安全規程》進行操作，電纜的安裝必須 嚴格執行安裝工藝，可在井下進行，具體的安裝工藝請參照《BHD2-400（200）/1140-3G礦用隔爆型接線盒》說明書。

3、特別提醒的是，在安裝時出線部分橡膠密封圈不能壓迫太緊，以免芯線變形影響絕緣。接線盒的檢查與電纜同時進行，如溫度超過80℃時，應立即查明原因及時解決檢查時要查看緊固件、警告牌是否完整。
